融媒体网络直播调音台

INC1000 / INC1000 Plus

面向广播电视融媒应用

具有AoIP（AES67  DANTE）网络音频接口

音视频及通话网络数字模块化调音台

配置冗余DANET 接口，符合最新AoIP 多通道网络音频 AES67 标准。采用分体式模块化控制台面、板卡和主机，具有超强的灵活性，嵌入安装控制台面精致灵巧，台面和主机之间使用标准RJ45 接头和CAT5 网线连线，可以轻松安装在即使是空间有限的音频工作室。

INC1000/ INC1000Plus 调音台控制台面最多支持20路推子，最多配置5 个“4 路推子模块”以及“中央监听控制模块”和“音频处理核心”主机，并可以配套外接“虚拟控制和屏幕显示”软件。“音频处理器核心”主机分为2U 机箱（INC1000）和3U 机箱（INC1000 plus）.

面向广播融媒应用

INC1000/ INC1000Plus 同时是一款开放的“超融合媒体控制台”，AoIP 技术、20 个可编程按键和不断开发的操控软件和各类设备接口使其成为集“调音台、视频切换台、音视频工作站、电话、延时器”等所有设备控制为一体的专门控制和处理设备，可以采用软件定义功能，采用虚拟化触摸屏幕和流化编码器，满足不同应用如播出、制作、转播和网络发布等的需要。

路由能力

INC1000/ INC1000Plus 其内部路由能力具有任意组合的64*64 输入输出，包含了模拟、数字和麦克风等；此外，还可以通过一个AOIP 或MADI 链路实现附加的64*64输入输出信号路由功能。通过控制界面配置允许系统内部的任何信号可以自由地分配给任何控制通路。

网络及控制

• INC1000/ INC1000Plus 包含多个IP 以太网口， 可以外部通过网络连接实现设置和AoIP 共享音频网络，还可以用于虚拟调音台使用（软件可选）。

• INC1000/ INC1000Plus 包含了满足各种使用环境需要的特性，包括：自动切断扬声器、咳嗽静音、推子启动、用于自动操作外部设备的控制信号和接口信号，外部通信管理和内通对讲等。

• INC1000/ INC1000Plus 调音台基本功能，如启动电平调整和信号路由，都可以对各个通道单独进行控制。不太常用的设置则可以被编组成缺省设置，或定义多功能按键为所有通道共用，简单和易用性保证了在系统控制中几乎不会出现操作错误。

• INC1000/ INC1000Plus 使用内嵌的存储器保存信号设置，包括通过控制界面所做的信号分配、输出母线（BUS）路由、参数设置、效果等。任何配置可以在某特殊场景或特定操作员使用调音台时被重新调出来。

• INC1000/ INC1000Plus 具有8 个GPI、8 个GPO和4 个输出控制继电器来完成咳嗽静音、设备远程控制、播出灯显示等功能。

其它特性

• 高达9 路带幻相供电的Mic/ 线路通道

• AES 10 同步音频输入/ 输出面板和64 通道的MADI可使其连接任何音频转接设备或混音控制台

• 音频处理：3 段均衡器、滤波和动态

• 32 个混音总线用于节目输出、辅助、监听和 无附加输入，也可以不使用混音总线将每个输入发送到多个输出

• 可选的外接显示触摸屏软件，可视化有助于简化和加快操作和控制，例如音频参数，过滤器和动态，在触摸屏上操作可以充分展示这个软件的优势。

• 可选的虚拟控制支持远程带有屏幕的计算机或iPad 并行控制

INC1000/ INC1000Plus的控制台面板是模块化分离的，包含多个通道推子模块和一个中央控制模块，调音台的设计主要考虑了易安装和易配置性，可以嵌入到工作台面或简单地放置在桌面上（需要另订购机架）。

通道推子模块

调音台根据需求可以配置1-5 个通道推子模块，形成从基本的4 个推子或8 个推子到流行的12 推子或者更大规模的16、 20 推子。

每个通道推子模块包含：

• 4 路100mm 推子，带通道ON/OFF 和预听键

• 多功能OLED 显示屏

• 显示每个通道的输入类型，通道名称和声音相位

• 4 个母线路由选择热键

所有的信号通道都是完全用户可定义的。系统信号可以被分配给通道，而且一个专门的通道可以在这一时刻控制一个信号，下一时刻控制另一个不同信号, 这改善了每个信号的通道分配，从而使调音台能方便地适应特殊节目的需要和不同的操作者的要求。

控制台面板信号和通道的配置可以保存在内存中，任何配置可以在某特殊场景或特定操作员使用调音台时被重新调出来。

台面上集成大量的强大而灵活的功能，除了控制台界面上的信号可以被混音、处理和送给任意输出通道之外，调音台还可以对多达128x128 路嵌入式音频信号进行电平调整和路由分配。

在每个通道条上端部分，有4 个路由按键和1 个通道选择按键，这些键被用来分配常用的高级配置参数如：增益、动态、均衡和平衡等。接下来是一个OLED 显示屏，用以显示通道的名字、状态以及声音相位。再下面的是CUE 按键，以及4 个LED 灯，用以指示均衡、平衡、动态和增益的活动状态，然后是播出状态指示灯。

通道条下端部分是每个通道条的推子和通道开/ 关按键。

中央控制模块

包含

• 2 路立体声VU 表

• 20 个可编程按键

• OLED 多功能显示屏和相关的旋钮和按键

• 独立的直播间和控制室监听

• 直播间和外部线路对讲

VU 表

控制面板有两个高精度数字立体声VU 表，每一个表头都可以分配显示节目PGM 输出或者预听输出。

按键自定义功能

可以实现用户编程自定义特殊功能，包括GPI 和GPO的定义、电话耦合器或者ISDN/IP 编解码器的控制、发送信号给VU 表监看、附加内通路由的设置等，INC1000 提供20 个用户可编程按键，可以激活或关闭该按键所分配的编程功能。

高级功能的设置和调整

在每一个通道推子条上都有一个高级功能设置按键，通过使用在调音台中央控制面板上的多功能集成OLED 显示屏上可以进行设置。与显示配套的旋转电位器可以滚动浏览上下图形化菜单。

功能包括音频效果的调整和瞬间激活：EQ，滤波器，压限器等，以及内存管理和配置、通用效果断开、定时器、计时器，反相调整，插入测试信号等。

监听

有两个独立的区域分别用于演播室和控制室监听控制，可以分别控制演播室扬声器、控制室扬声器和耳机电平，还分别各自配有独立的OLED 显示屏。

调音台可以独立和集中控制ON-AIR 门灯信号、信号分配给监听扬声器和耳机以及其电平、咳嗽哑音、PFL 预听等。

对讲

在演播室和控制室之间的监听扬声器和耳机配有独立预设的内部对讲通路。按照播控系统功能的需要，还可以在系统中建立另外的通讯管理通路，例如，把对讲话筒输出信号送给单独的电话耦合器，或者音频编解码器的音频回送通路上。

内通功能也可以使用上面的自定义按键实现。

如果需要，对讲话筒可以设置成自动控制模式。

INC1000Plus 调音台具有灵活的输入输出能力使其能与外部设备接口，通过使用8 个GPI、8 个GPO 和4 个输出控制继电器来完成咳嗽静音、设备远程控制、播出灯显示等功能。

在监听和控制方面，主机为演播室和控制室内置了耳机和扬声器输出，此外，还有一个麦克输入用于自动控制和协同工作。

主机还内置两个以太网口用于配置和控制。

对于通用用途的音频输入输出，3U 音频处理核心有14个插槽用于容纳各种输入输出模块，包括：数字、模拟麦克/ 线路、电话耦合器、多通道AoIP 板。

可以装配一个双向的MADI 光纤接口，不占用插槽。

为了方便电缆连接，核心主机在后端还提供可选配套的 D 型插头的音频电缆和数据电缆接口。

主机本身固定提供预听输出。

主机通过对流通风散热，没有噪声，可配置冗余电源。

主机固定的输入/ 输出

• 1 路对讲MIC/ 线路输入

• 直播间和控室间监听输出和耳机输出

• 8 个光隔离GPI 和4 个继电器输出GPO

• 2 个10/100 以太网接口

• 1 个外接时钟同步接口

• 一个1/8”（3.5mm）预听输出接口

音频输入/ 输出

• 最多配备14 个输入/ 输出模块，可以配备4 个双Mic/ 线路模块和2 个数字电话模块

• 集成对讲话筒输入

• 集成直播室和导播室监听扬声器和耳机输出

• 内置扬声器，集成预听输出

• 幻象供电和电子平衡话筒输入

• 电子平衡模拟线路输入和输出

• 变压器平衡数字输入和输出

• 所有数字输入有SRC 采样频率转换

• 支持AES/EBU 和SPDIF 格式

• 可选AOIP（AES67）网络音频或MADI 光接口，支持64 通道音频输入和输出

• 8 个光隔离GPI 和8 个光隔离GPIO，4 个继电器

• GPO 输出

功能

• 咳嗽哑音，直播室/ 导播室信号灯控制，推子启动，预听，对讲，音箱自动关闭控制

• N-1 输出设置

• 通过可编程按键实现外设控制（比如AEQ 的电话耦合器和传输编解码器）

• 对于所有音源可选推子前或推子后路由设置

• 使用TCP/IP 协议，通过以太网实现通讯控制

• 调音台可选启动模式：最近状态启动模式或者默认状态启动模式

• 系统信号可以分配到任何一个控制通道上

• 系统内置可以存储在内置板载存储器中，包括1 个出厂设置和6 个用户自定义设置

特点

• 可以监听调音台所有音频信号每个通道条提供4 个路由输出选择按键

• 可拆卸控制界面模块便于维护

• 内置推子前（pre-fader）监听扬声器

• 通过对流散热，静音设计

• 集成对讲话筒输入

• 内置耳机输出

• 2 个精确立体声VU 表头

• 内置测试音振荡器

• 时钟（外同步）、定时器和计时器

• 可选冗余电源

系统处理能力

• 48kHz，24 比特内部抽样频率

• +/-12dB 增益控制（模拟和数字信号）

• 所有通道可选的平衡/ 全景控制

• 可选的相位反相

• 20 路立体声音频信号处理

• 可手动调节参数的预定义音频处理功能

• 音频处理功能包括：3 段EQ、高通/ 低通滤波器、压缩/ 限幅器、噪声门

• 包括嵌入音频在内，多达128 路输入增益控制

可选软件

为windows 和iOS 系统设计开发的触屏操作软件。简化了调音台功能的控制和操作。

INC1000Plus 触屏软件监测应用软件FOIP-SC

主屏幕上显示调音台TCP/IP 传输VU / 峰值电平表，同时显示不同信号到电话和总线的路由，每一条电话线的状态，系统日期和时间以及直播信号。如果你按下通道选择键，可以快速访问音频参数的控制和配置，如均衡器、高、低和带通滤波器，压限器，噪声门等。

INC1000Plus 虚拟控制软件FOIP-VI

这个应用程序是对INC1000Plus 调音台一个极好的补充。虚拟控制软件充分展示了物理控制界面的每个细节，比如旋钮、推子以及所有操作特性。虚拟软件可以替代物理界面进行本地或者远程的操作，也可以和物理界面并行使用。拥有物理界面的全部功能和操作，开启和关闭通道，移动推子，激活和修改等功能，

增益、平衡或者PAN 曲线，保存和下载内存设置，激活特殊或预设功能键，如果调音台已经已经集成了电话耦合器或者相关设备，甚至可以处理热线电话。

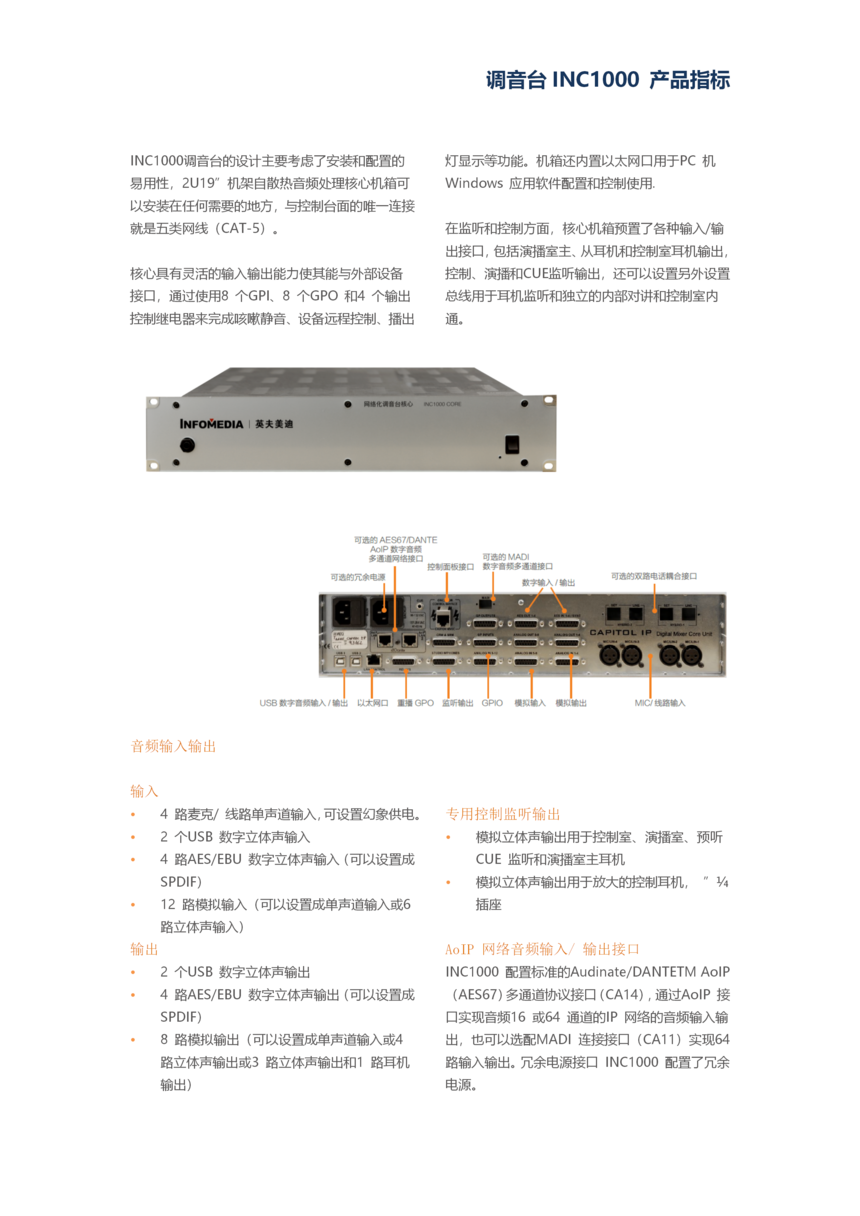

INC1000调音台的设计主要考虑了安装和配置的易用性，2U19”机架自散热音频处理核心机箱可以安装在任何需要的地方，与控制台面的唯一连接就是五类网线（CAT-5）。

核心具有灵活的输入输出能力使其能与外部设备接口，通过使用8 个GPI、8 个GPO 和4 个输出控制继电器来完成咳嗽静音、设备远程控制、播出灯显示等功能。机箱还内置以太网口用于PC 机Windows 应用软件配置和控制使用.

在监听和控制方面，核心机箱预置了各种输入/输出接口，包括演播室主、从耳机和控制室耳机输出，控制、演播和CUE监听输出，还可以设置另外设置总线用于耳机监听和独立的内部对讲和控制室内通。

音频输入输出

输入

• 4 路麦克/ 线路单声道输入，可设置幻象供电。

• 2 个USB 数字立体声输入

• 4 路AES/EBU 数字立体声输入（可以设置成SPDIF）

• 12 路模拟输入（可以设置成单声道输入或6 路立体声输入）

输出

• 2 个USB 数字立体声输出

• 4 路AES/EBU 数字立体声输出（可以设置成SPDIF）

• 8 路模拟输出（可以设置成单声道输入或4 路立体声输出或3 路立体声输出和1 路耳机输出）

专用控制监听输出

• 模拟立体声输出用于控制室、演播室、预听CUE 监听和演播室主耳机

• 模拟立体声输出用于放大的控制耳机， ”¼ 插座

AoIP 网络音频输入/ 输出接口

INC1000 配置标准的Audinate/DANTETM AoIP（AES67）多通道协议接口（CA14），通过AoIP 接口实现音频16 或64 通道的IP 网络的音频输入输出，也可以选配MADI 连接接口（CA11）实现64 路输入输出。冗余电源接口 INC1000 配置了冗余电源。

功能

• 咳嗽哑音，直播室/ 导播室信号灯控制，推子启动，预听，对讲，音箱自动关闭控制

• N-1 输出设置

• 通过可编程按键实现外设控制（AEQ的电话耦合器和传输编解码器）

• 对于所有音源可选推子前或推子后路由设置

• 使用TCP/IP 协议，通过以太网实现通讯控制

• 调音台可选启动模式：最近状态启动模式或者默认状态启动模式系统信号可以分配到任何一个控制通道上

• 系统内置可以存储在内置板载存储器中，包括1 个出厂设置和6 个用户自定义设置

特点

• 可以配置监听调音台所有音频信号包括控制室、演播室、预听耳机和VU 表

• 每个通道条提供2 个路由输出选择按键

• 通过对流散热，静音设计适用主持人自己操作

• 4 个PTT 按键用于内通，对讲功能可以分配给任何话筒输入

• 内置耳机输出

• 2 个精确立体声VU 表头

• 内置测试音振荡器、时钟（外同步）、

• 定时器和计时器

• 相位表

• 冗余电源（可选）

• 幻象电源和电子平衡麦克风输入

• 电子平衡模拟线路输入和输出

• 平衡变压器数字输入输出

• 数字输入抽样频率转换器

系统处理能力

• 48KHz，24Bit 内部采样频率

• 模拟和数字信号±12dB 增益控制

• 麦克风输入增益控制，19 到74dB

• 所有通道可选择声相平衡/ 全景控制

• 反相可选

• 16 路立体声音频信号处理

• 可手动调节参数的预定义音频处理功能

• 音频处理功能包括：3 段EQ、高通/低通滤波器、压缩/ 限幅器、噪声门

可选模块

两个RJ-11 接口双线数字电话耦合器和两个RJ-11 接口用于电话机。调音台可以通过可编程设置按键来遥控电话耦合器。

双向MADI 光纤接口实现64 路数字输入输出。

电话耦合器（选配）

两个RJ-11 接口双线数字电话耦合器和两个RJ-11 接口用于电话机。INC1000 可以通过可编程设置按键来遥控电话耦合器。

数字电话耦合模块CA33带数字电话接口的板卡，通过DSP 消除电器回声，并且非常容易安装在核心单元上。核心单元上有预留接口。

虚拟控制界面CA VI

INC1000 完全可以通过windows 或者iOS 软件系统实现调音台的软件虚拟的控制。这个应用程序呈现了调音台操作界面上所有的操作细节和切换，旋钮以及推子，同时也呈现了物理界面内部的菜单和信息以及所有可见的显示。

监听应用屏幕软件CA SC

结合调音台的控制台面操作，适应各种尺寸和监听指示的各种各样的PC　Windows 和IOS 兼容的应用软件。可以通过TCP/IP 传输调音台各种重要信号的电平指示和VU/ 峰值，另外该应用软件还可以监听、监看有关电话和mix-minus 总线的信号路由指示、每条电话线的状态、系统数据和时间、播出信号等，也可以配置调音台所有的参数设置包括均衡、高、低和带通滤波器、压缩/ 限幅器、噪声门等，是数字调音台最完整的监听和控制工具。
